鉛酸電瓶脈衝修復 實驗報告

鉛酸電瓶脈衝修復 實驗報告

鉛酸電瓶脈衝修復 實驗報告

實驗週期：2025年7月25日 – 7月31日
目標：驗證脈衝修復對CCA（冷啟動電流）的提升效果，探究修復效率衰減機制及最佳化策略

一、實驗流程與資料記錄

關鍵操作

1. 靜置預處理：電瓶靜置1個月，輔以微弱放電降低電量。
2. 修復流程：充電 → 靜置3-12小時 → 脈衝修復（8小時或4小時）→ 靜置3-12小時 → 資料記錄。

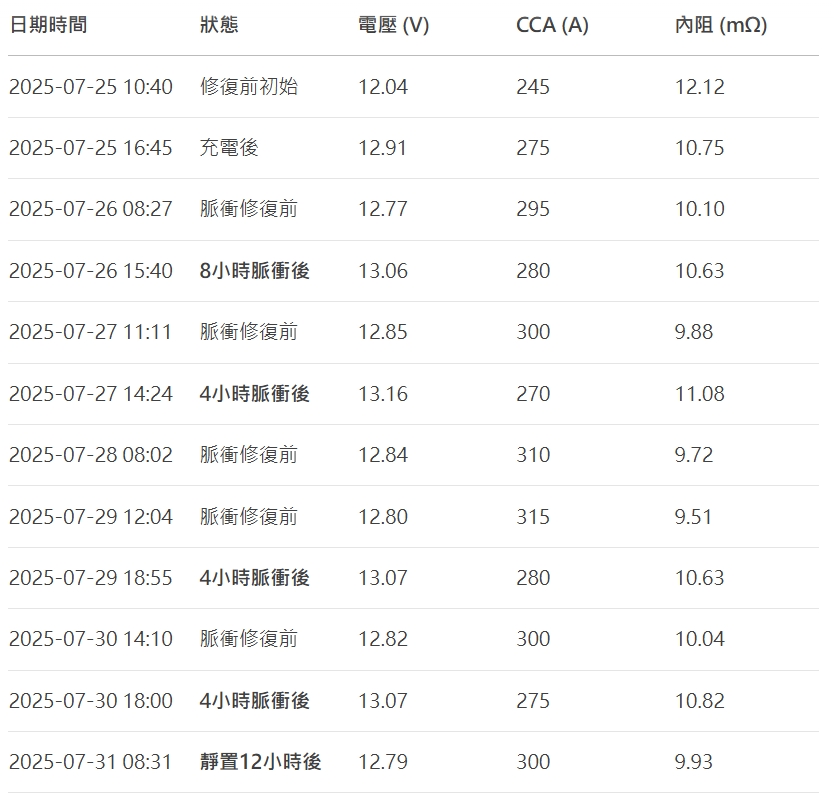

資料時序表

注：

• 靜置12小時後資料為真實狀態（排除表面電荷效應）。
• 脈衝後電壓短暫上升、內阻波動增大，但CCA在靜置後趨於穩定。

二、關鍵現象與發現

1. 脈衝修復的CCA增益非線性：

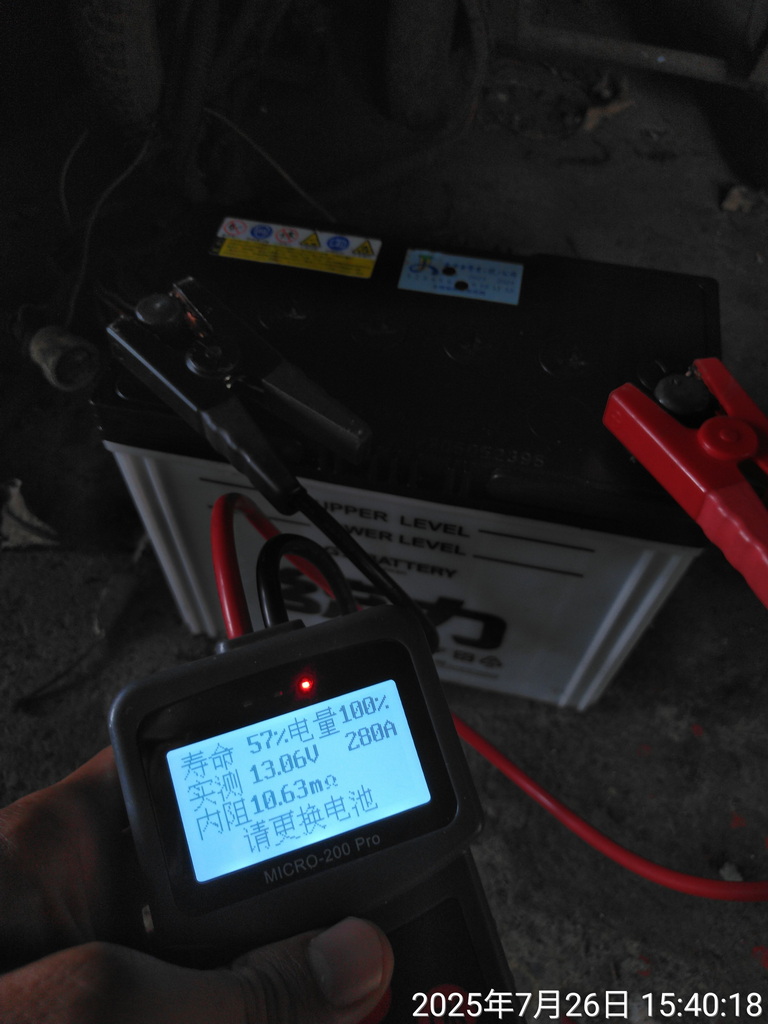

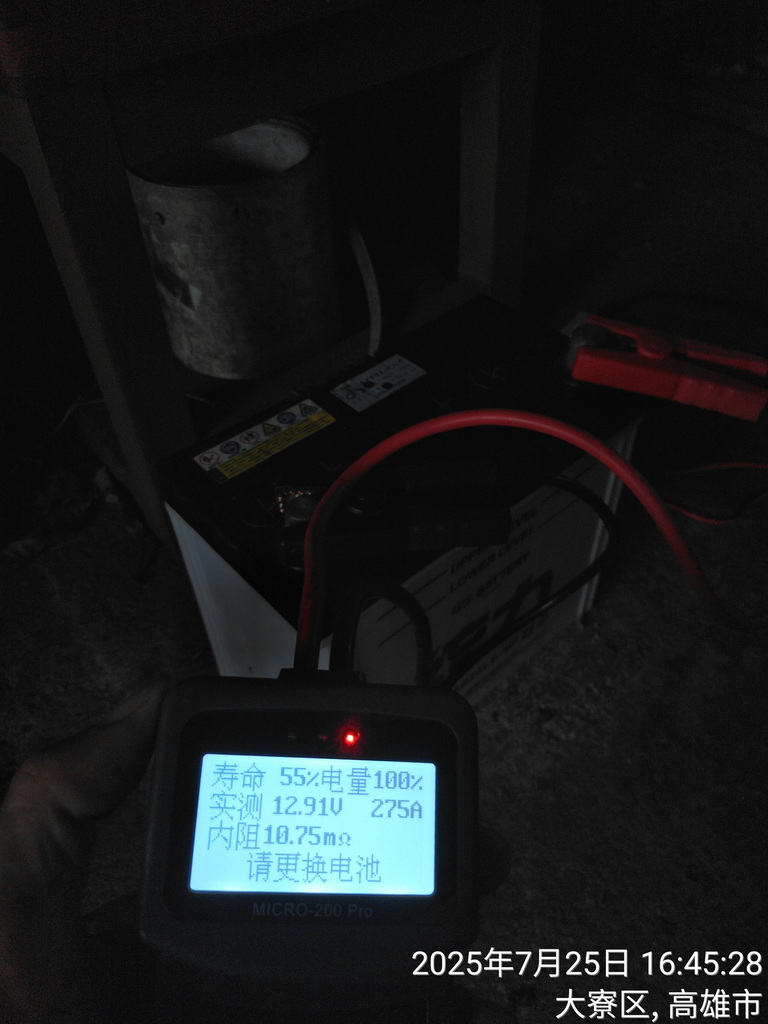

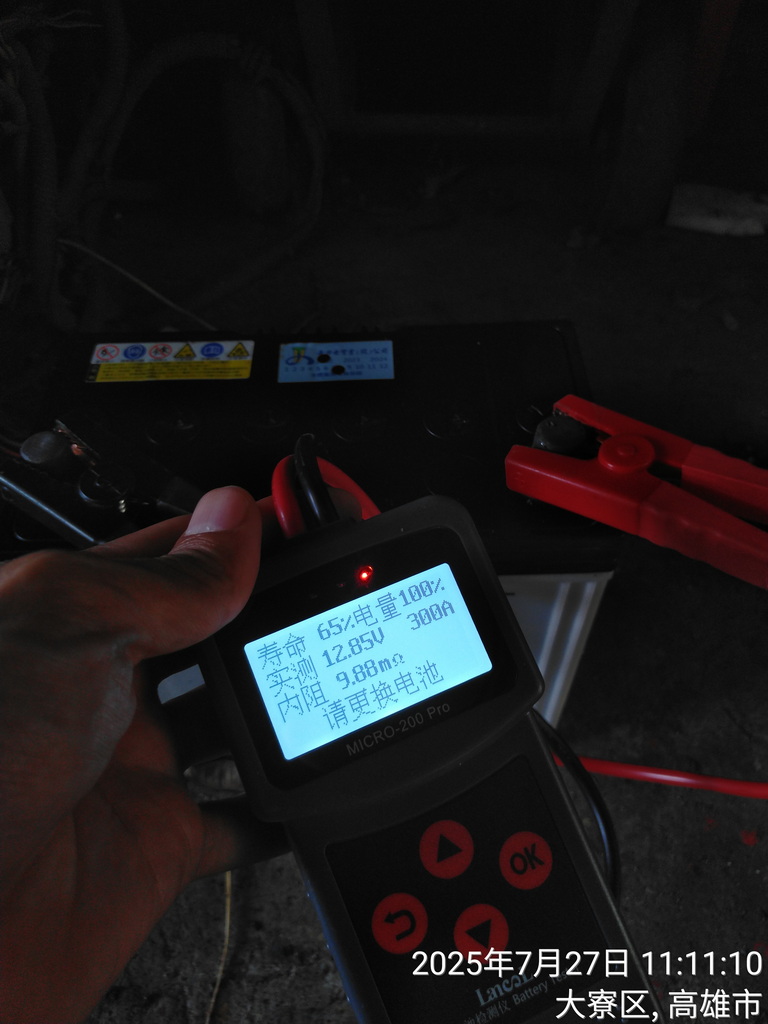

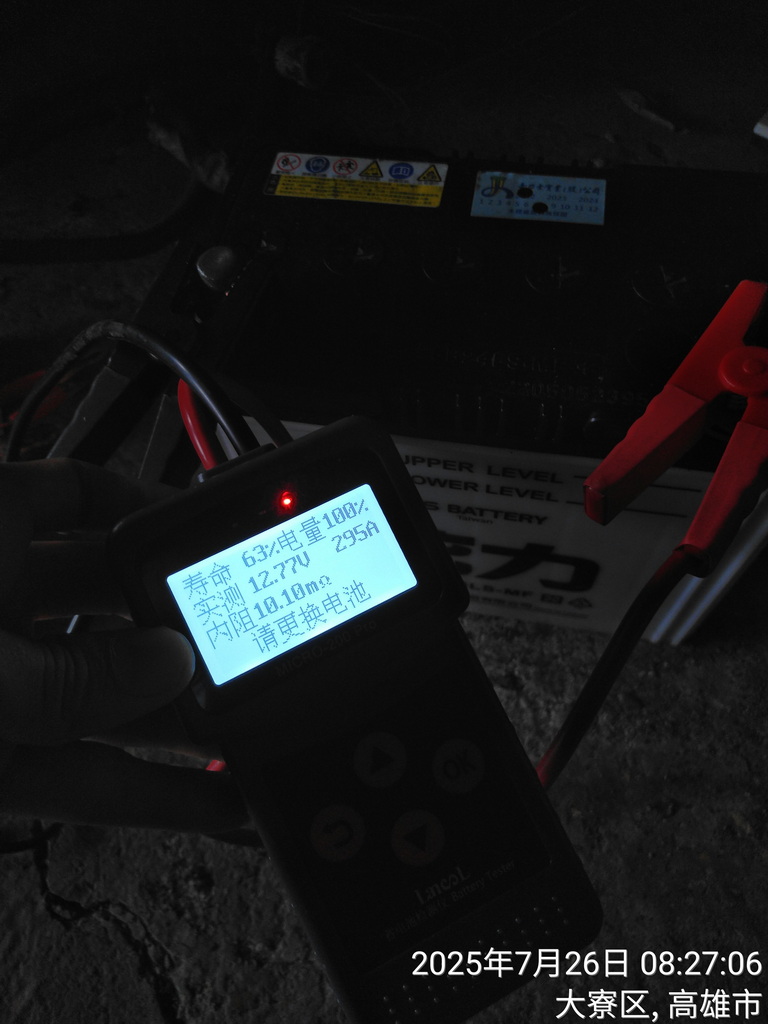

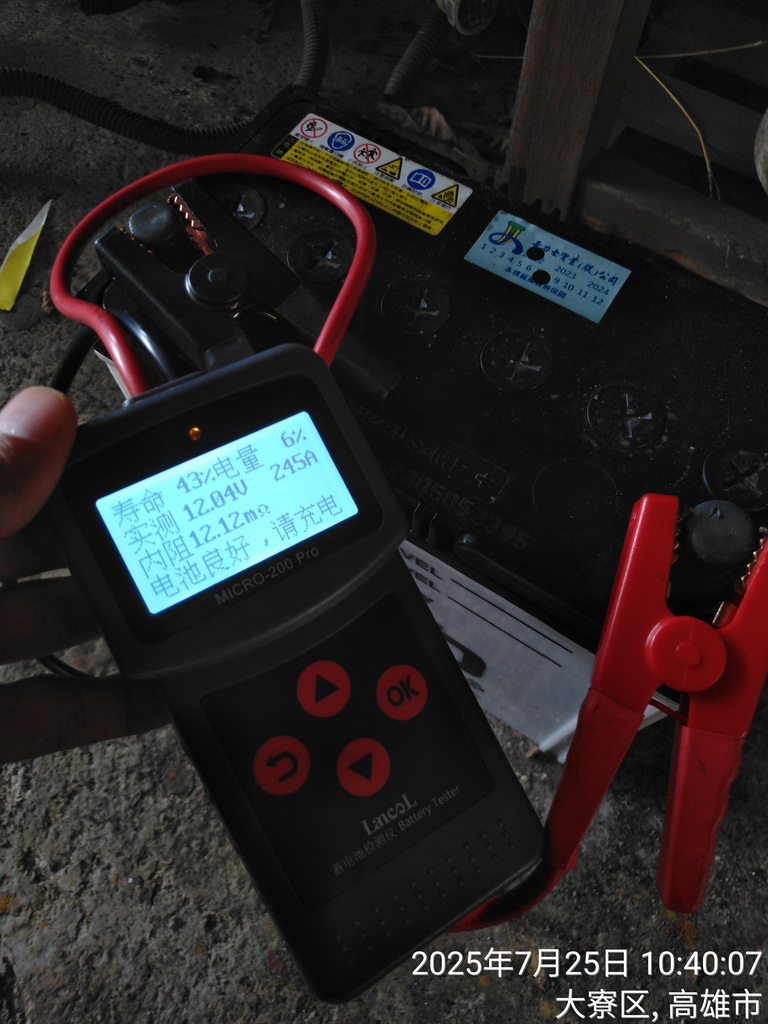

   • 首次脈衝修復（8小時）後，CCA從245A提升至300（+20.4%）。

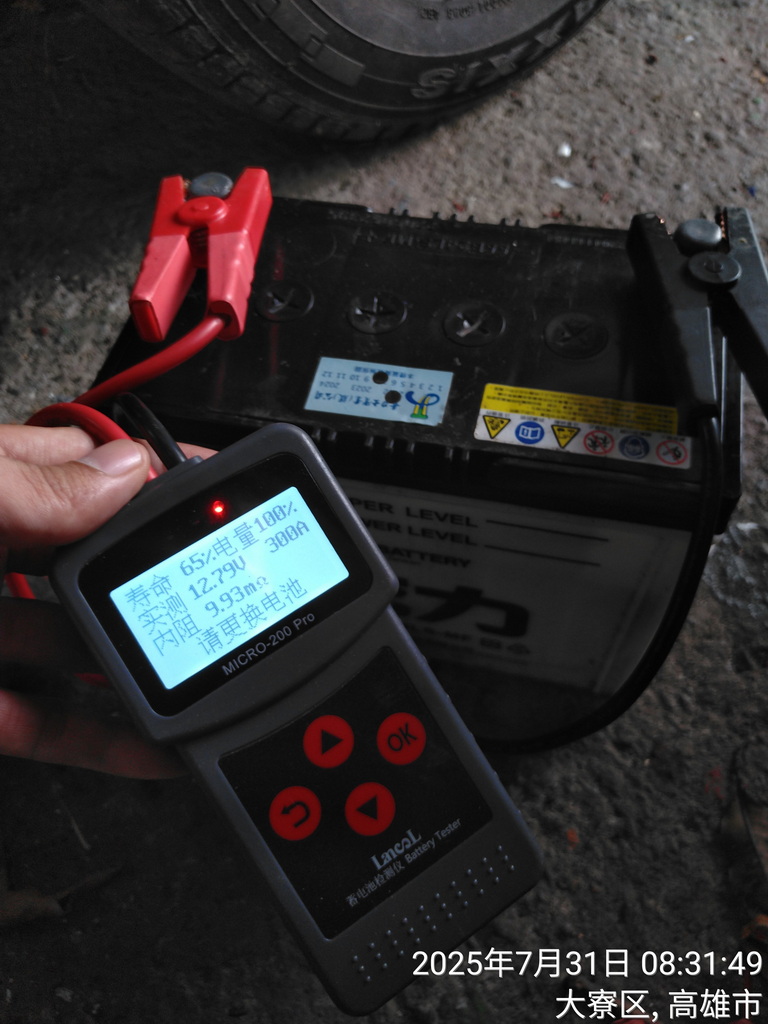

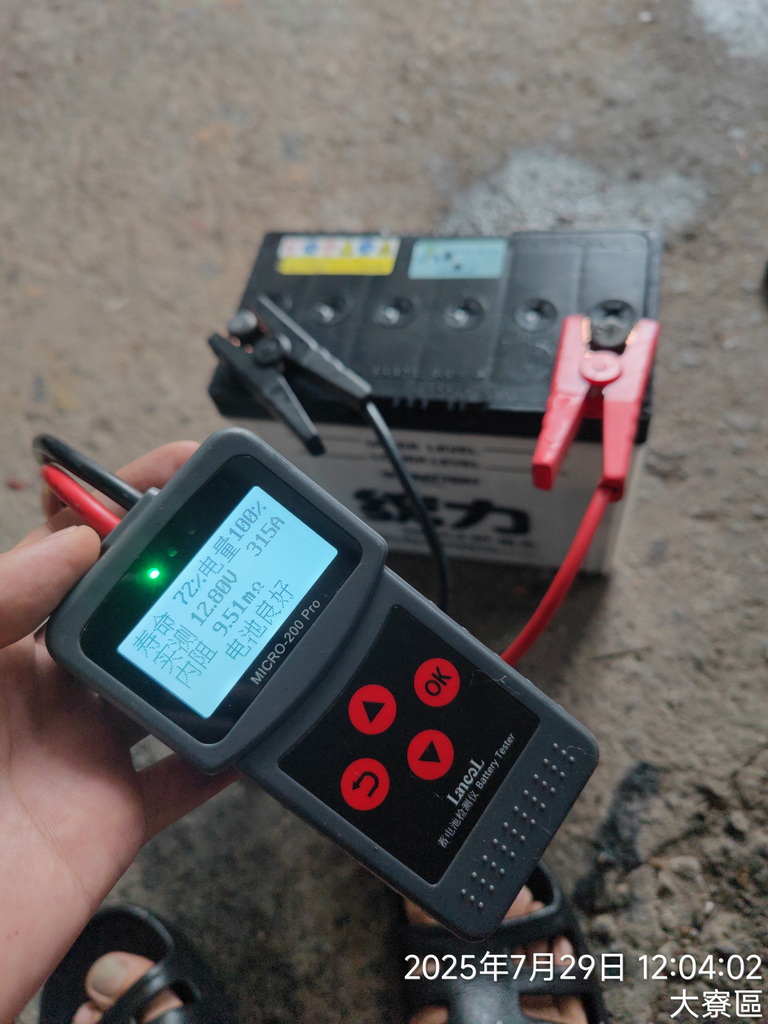

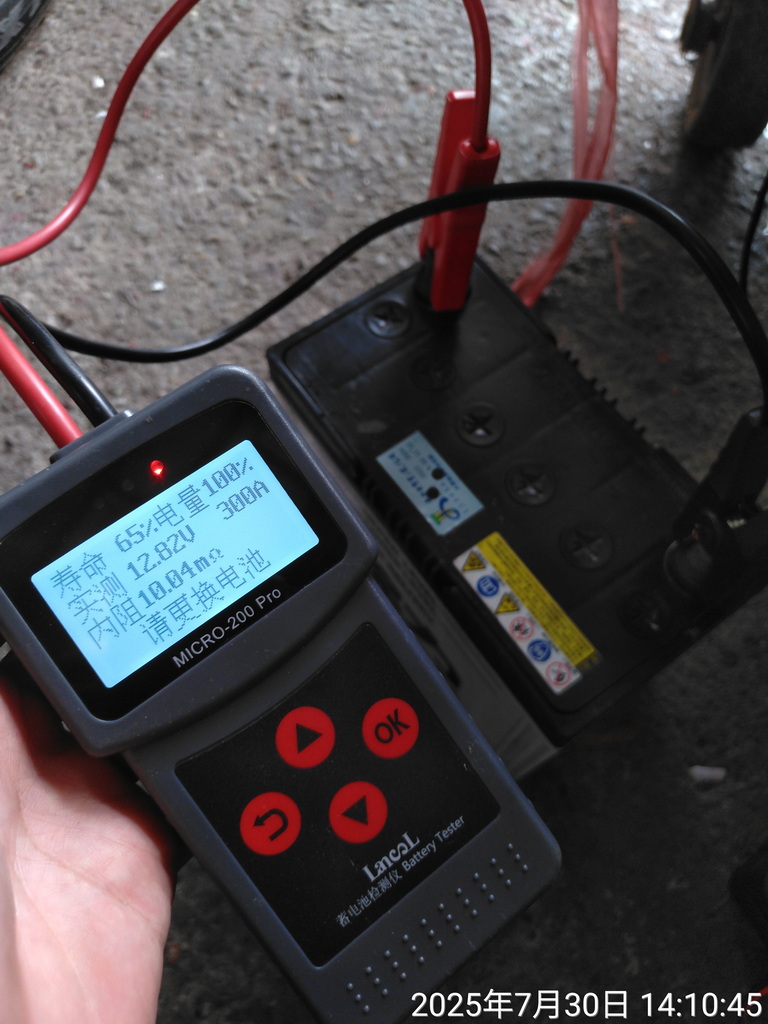

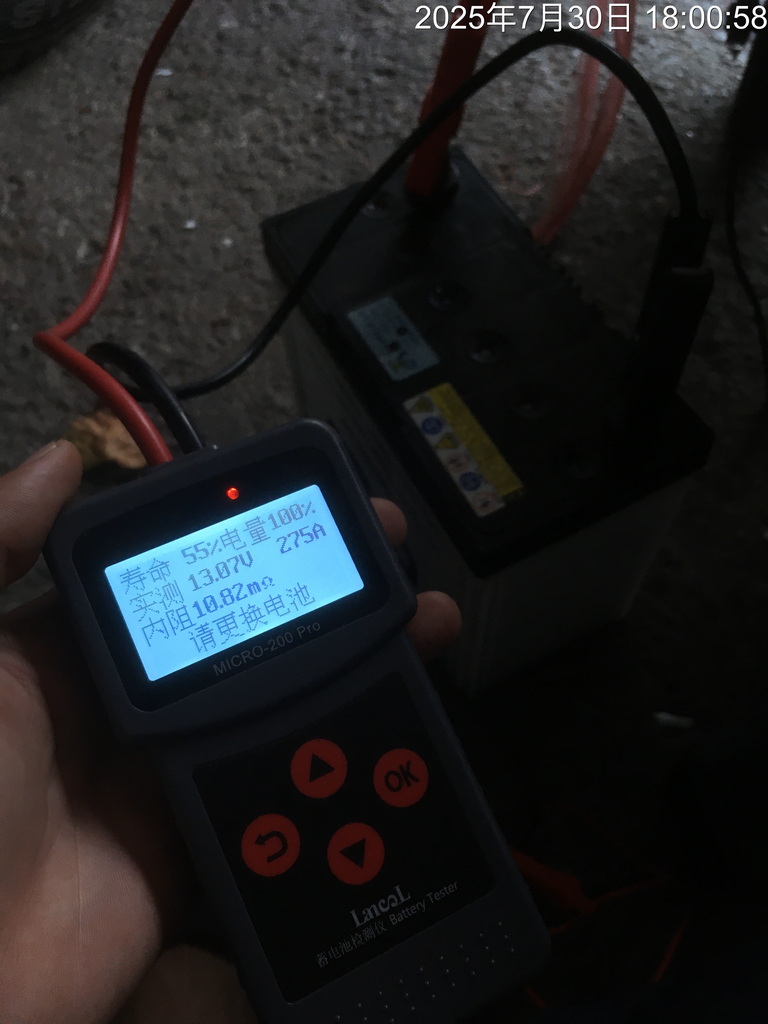

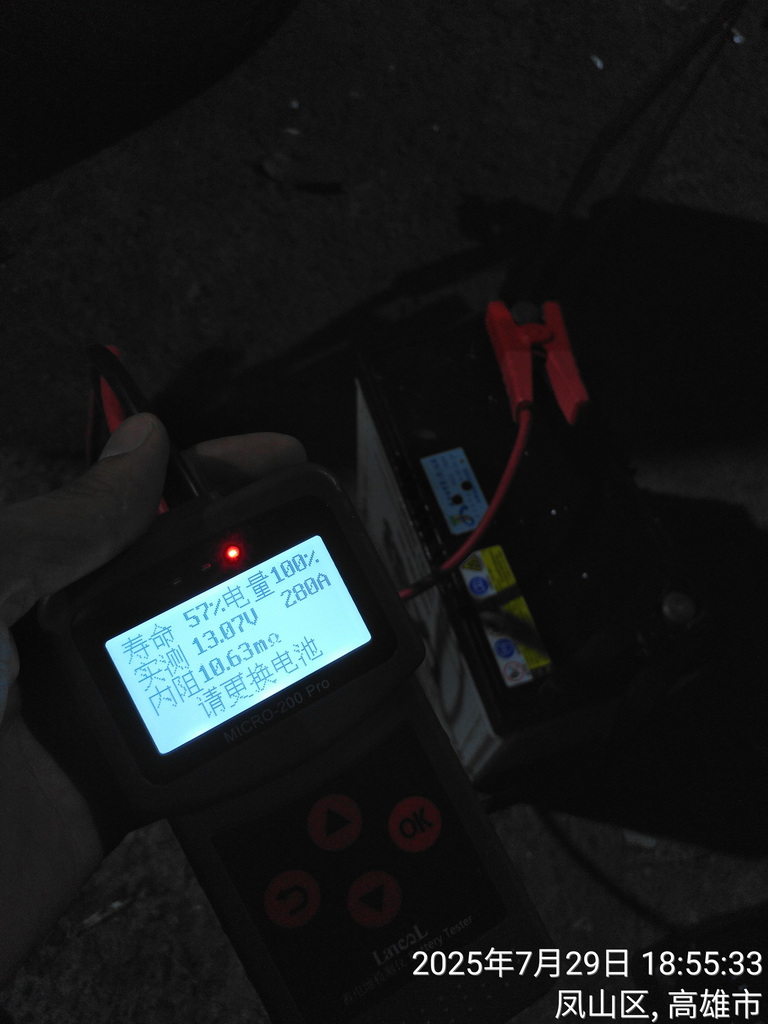

   • 第四次脈衝後出現衰減：修復前峰值315A → 修復後降至280A（-11.1%），靜置後穩定於300A。
2. 表面電荷效應干擾：

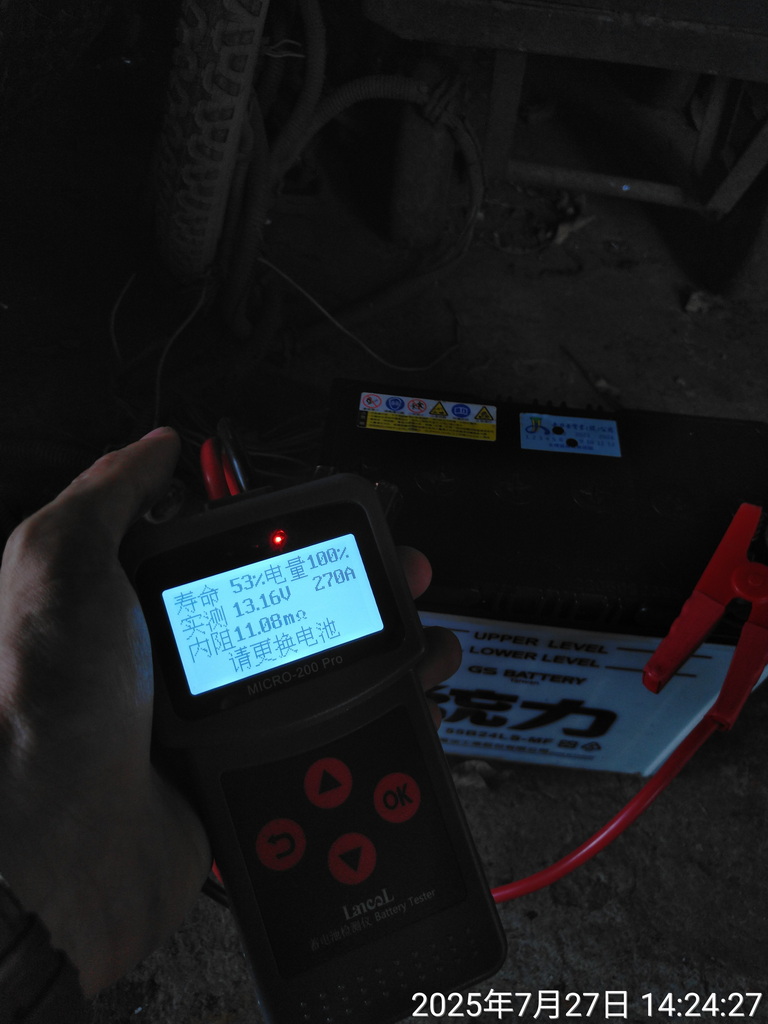

   • 充電/脈衝後立即測試：電壓虛高（>13V）、內阻波動大、CCA被低估。

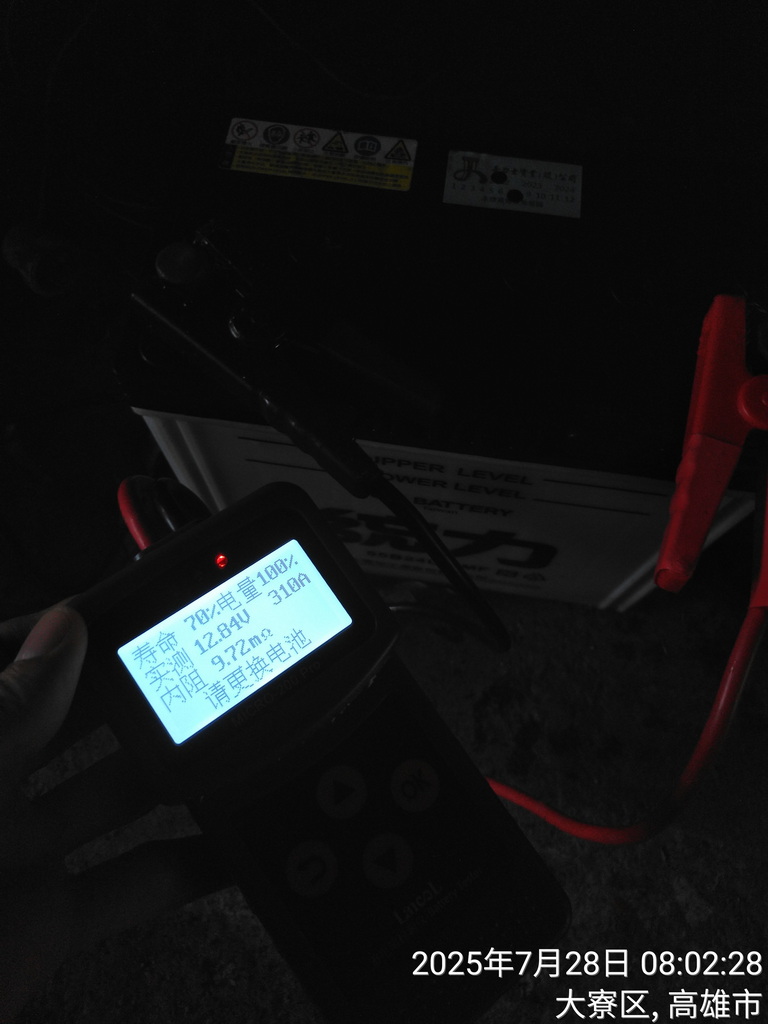

   • 靜置12小時後：電壓回落（~12.8V）、內阻穩定（~10mΩ）、CCA反映真實值。
3. 過修復導致性能回落：

連續脈衝後，CCA無法突破峰值（315A→300A），過度脈衝反而加速衰減。

三、機制分析：過修復與可逆性

1. 脈衝修復的正向作用

• 高頻電流擊碎負極硫酸鉛結晶（PbSO₄ → Pb + SO₄²⁻），恢復活性物質表面積，提升CCA。

2. 過修復的負面影響

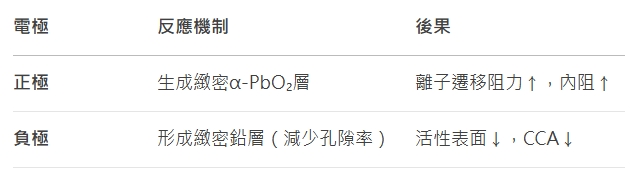

脈衝修復的雙向作用

• • 正向效果（初期）：
    • 高頻脈衝擊碎負極硫酸鉛結晶（PbSO₄），釋放活性物質，提升CCA（245A→315A）。
  • 負向效果（過度修復）：
    • 峰值後（315A）繼續脈衝，導致電極結構緻密化：
      • 正極生成α-PbO₂（導電性差）替代多孔β-PbO₂。
      • 負極形成緻密鉛層，減少反應表面積。
    • 後果：離子遷移阻力↑，內阻↑，CCA回落（315A→300A）。

3. 微放電+靜置的重設作用

• 實驗前置的”微弱放電+靜置1個月”使CCA從歷史峰值320A回落至245A，但為修復創造條件：

  • 微放電：消耗電極表面緻密層，暴露新鮮活性物質。

  • 長期靜置：重組電極微觀結構，恢復離子通道。

• 為何峰值後出現衰減？

初期脈衝清除鬆散硫酸鹽，CCA上升；可清除物耗盡後，能量轉向生成緻密層，阻抗抵消修復收益。

四、最佳化修復策略建議

最佳化修復策略（基於實驗結論）

三步修復法

1. 階段① 基礎啟動
   • 完整充電 → 靜置3-12小時（消除表面電荷）→ 8小時脈衝修復。
   • 目標：深度清除硫酸鹽結晶，釋放最大活性物質。
2. 階段② 精準強化
   • 靜置3-12小時 → 測量穩定CCA → 4小時脈衝修復。
   • 目標：針對殘餘結晶局部最佳化，避免過度修復。
3. 階段③ 終止條件
   • 若脈衝修復後靜置，穩定CCA無提升（如315A→300A），立即停止修復。
   • 原因：表明已達電池當前化學極限，繼續脈衝將緻密化電極，損害性能。

關鍵操作禁忌

❌ 避免過度修復：

• 單次脈衝時長＞8小時或總脈衝次數＞3次（以CCA峰值出現為終止訊號）。

❌ 即時測量數值無效

• 充電/脈衝後需靜置≥12小時再測CCA，否則資料無效。

結論

脈衝修復對中度硫化鉛酸電池（CCA初始值200-280A）效果顯著，但存在嚴格的操作窗口：

1. “普通充電+8h+4h”   充電+雙脈衝組合   為最優方案，配合靜置消除表面電荷。
2. CCA峰值是終止修復的黃金訊號，繼續脈衝將因電極緻密化導致性能衰退。
3. 微放電+長期靜置可重設電極結構，為修復創造條件，但不可替代脈衝的主修復作用。

報告整理： JAKEN · 2025年7月31日
資料來源： JAKEN實測記錄（2025.07.25-07.31）

相關產品

電瓶修復 [JAKEN 12V6A 專業級脈衝充電器] 一年保固 外銷歐美

JAKEN 電瓶檢測器 200 PRO｜電瓶檢測專業工具 電瓶檢測儀 電瓶測試器

木易行旅IG
https://www.instagram.com/jakenyang
木易行旅FB
https://www.facebook.com/yangstory1986
木易行旅
https://yangstory.com/
